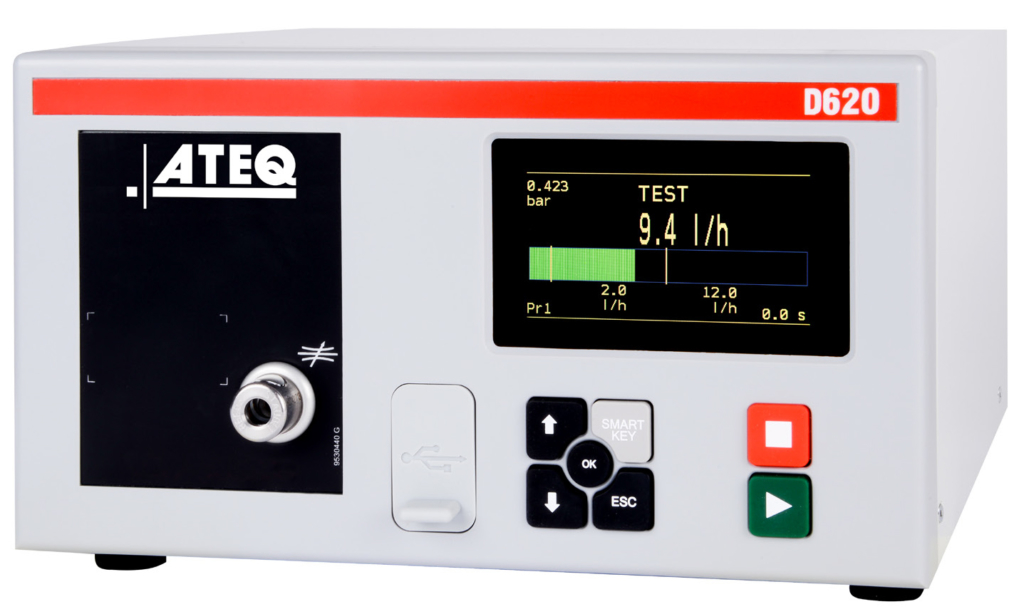

D620 – CAUDALÍMETRO COMPACTO DE ALTA VELOCIDAD

Después de 49 años, y 275.000 comprobadores instalados en más de 5.000 clientes en todo el mundo, ATEQ presenta su revolucionario comprobador de caudal: D620.

Nuevo módulo electrónico, nuevo módulo de medición, nueva interfaz, nuevos accesorios… Todo se ha hecho para mejorar su control de calidad.

Y, sin embargo, en su interior se pueden encontrar las últimas técnicas y tecnologías de comprobación de fugas que le garantizarán el ciclo de comprobación de fugas más rápido y preciso del mercado.

APLICACIONES

CARACTERÍSTICAS

ESPECIFICACIONES

OPTIONS

FICHAS TÉCNICAS

TECNOLOGÍA

D620 : APLICACIONES

Automoción, electrodomésticos, medicina, aeronáutica, defensa, componentes líquidos y eléctricos, envases alimentarios y cosméticos…

D620 : CARACTERÍSTICAS

– Medición de caudal en pruebas directas o indirectas
– Modo de medición continuo
– Amplio rango de medición de caudal
– Unidades USA, S.I. y unidades cliente
– Medida en condiciones estándar o personalizadas
– Caudal recalculado a la presión nominal
– Elemento de medida totalmente integrado en un módulo
– 128 programas
– Regulador mecánico o electrónico de vacío a 10 bar
– Ajuste en línea (vía USB)
– 2 idiomas (inglés + otro)
– Calibración manual en panel frontal con fuga calibrada
– Almacenamiento de datos en memoria interna o llave USB.

ENTORNO :
Norma RHS

FORMATO DE COMUNICACIÓN FLEXIBLE :

• RS232: Printer, modbus RTU
• Slave USB: PC supervision (WinAteq 300, sesame)
• Master USB: USB key to transfert (parameters, results, …)
• Option Fieldbus: Profibus, devicenet, profinet, Ethernet/IP, Modbus RTU

CARACTERÍSTICAS DE MEDICIÓN :

D620 : ESPECIFICACIONES

  • FÍSICO

    • Peso : 7 Kg
    • Dimensiones : (AnxAlxPr) 250x150x360 mm

  • SUMINISTRO ELÉCTRICO

    • Voltaje : 24 V CC/2A o 100 – 240 V CA/50 W
    • Adaptador de red incluido (110-230 V CA)

  • TEMPERATURA

    • Funcionamiento : + 5°C a + 45°C
    • Almacenamiento : 0°C a + 60°C

  • INTERFAZ

    • Pantalla gráfica en color con controles del operador sencillos e intuitivos basados en menús
    • SMART KEY : tecla programable con funciones de usuario

  • SUMINISTRO DE AIRE

    • Se necesita aire limpio y seco
    • Norma de calidad del aire que debe aplicarse (ISO 8573-1)

D620 : OPCIONES

– 9 entradas / 5 salidas locales compatibles con los instrumentos de la serie 5
– 6 entradas/ 6 salidas 24 V programables para automatización externa
<span=»background-color: rgba(255,=»» 255,=»» 0);=»» color:=»» var(–body_typography-color);=»» font-family:=»» var(–body_typography-font-family);=»» font-size:=»» var(–body_typography-font-size);=»» font-style:=»» var(–body_typography-font-style,normal);=»» font-weight:=»» var(–body_typography-font-weight);=»» interlineado:=»» var(–body_typography-letter-spacing);»=»» data-mce-style=»background-color: rgba(255, 255, 255, 0); color: var(–body_typography-color); font-family: var(–body_typography-font-family); font-size: var(–body_typography-font-size); font-style: var(–body_typography-font-style,normal); font-weight: var(–body_typography-font-weight); letter-spacing: var(–body_typography-letter-spacing);»>- Regulador electrónico
– Doble presión
– Comprobación automática de la calibración
– 2 salidas neumáticas para el control de los conectores de sellado
– Tarjeta de memoria para archivar resultados (1 millón)</span=»background-color:>

D620 : FICHAS TÉCNICAS

Información detallada sobre la D620, incluidas características, especificaciones, etc.

D620 Folletos – Inglés

D620 : TECNOLOGÍA

A veces, una fuga puede considerarse un «pequeño flujo», o un flujo, una «gran fuga». Cuando el nivel de rechazo es demasiado alto para otras tecnologías, puede ser necesario utilizar un comprobador de flujo laminar. Se produce un flujo entre la línea de presión y el orificio de fuga de la pieza.
Nuestro instrumento cuenta con un elemento de flujo laminar a través del cual se conecta nuestro transductor de presión diferencial.

Cada flujo genera una diferencia de presión entre la entrada y la salida del elemento de flujo laminar, y esta variación es medida por el transductor de presión.
Cuando el fluido (gas) entra en el dispositivo 1, se mueve a través de un tubo de flujo calibrado 2 que provoca una caída de presión. La caída de presión es medida por un sensor de presión diferencial 3. La presión de la pieza bajo prueba 5 es medida por el sensor 4.
